  • D43H/W手動硬密封法蘭蝶閥

D43H/W手動硬密封法蘭蝶閥

  • 所屬類別:蝶閥系列
  • 產品名稱:D43H/W手動硬密封法蘭蝶閥
  • 產品標簽:D43H手動法蘭式硬密封蝶閥,不銹法蘭硬密封蝶閥
  • 更新時間:2021/2/13 22:32:08
  • 訪問統計:
  • D43H手柄法蘭式金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,法蘭式蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。

    二、特點

    1、采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能

    2、蝶閥密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點

    3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長

    4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小

    5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝

    6、手柄蝶閥驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用。

    三、型號意義

    D:蝶閥4:法蘭式3:多層次三偏心H:金屬硬密封

    D43H-10,D43H-16,D43H-25;(閥體材質:鑄鐵/球墨鑄鐵)

    D43H-10C,D43H-16C,D43H-25C;(閥體材質C:鑄鋼/碳鋼)

    D43H-10P,D43H-16P,D43H-25P; (閥體材質P:不銹鋼304/304L)

    D43H-10R,D43H-16R,D43H-25R,(閥體材質R:不銹鋼316/316L)

    四、性能參數

    型號

    D343H-10

    D343H-16

    D343H-25

    D343H-40

    D343H-10P

    D343H-16P

    D343H-25P

    D343H-40P

    D343H-10R

    D343H-16R

    D343H-25R

    D343H-40R

    工作壓力(MPa)

    1.0~4.0

    適用溫度(℃)

    ≤425

    ≤200

    適用介質

    水、油或非腐蝕性介質

    硝酸類介質

    醋酸類介質

    材料

    閥體、蝶板

    WCB

    CF8/304

    CF3M/316L

    閥桿

    2Cr13

    304

    316L

    閥體密封面

    堆焊 507

    蝶板密封面

    304+柔性石墨

    304+PTFE

    304+PTFE

    填料

    柔性石墨

    PTFE

    PTFE

    五、零件材質

    名稱

    材料

    閥體

    碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼

    閥板

    碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼

    閥桿

    2Cr13、不修鋼、鉻鎳鉬鈦鋼

    密封圈

    不銹鋼、氟塑料、聚丙脂

    填料

    氟塑料、柔性石墨

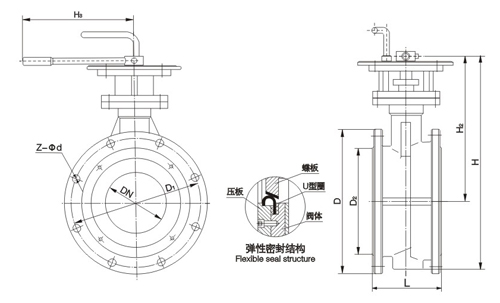

    六、外形連接尺寸

    公稱通徑

    DN

    結構長度L

    外形尺寸(參考值)

    連接(標準值)

    參考

    重量

    H

    Dt343H

    PN0.6MPa

    PN1.0MPa

    mm

    inch

    H1

    A1

    B1

    D

    D1

    z- d

    D

    D1

    z- d

    50

    2

    108

    150

    112

    350

    180

    200

    140

    110

    4-14

    165

    125

    4-18

    17

    65

    5/2

    112

    170

    115

    370

    180

    200

    160

    130

    4-14

    185

    145

    4-18

    20

    80

    3

    114

    180

    120

    380

    180

    200

    190

    150

    4-18

    200

    160

    8-18

    23

    100

    4

    127

    190

    138

    420

    180

    200

    210

    170

    4-18

    220

    180

    8-18

    25

    125

    5

    140

    200

    164

    460

    180

    200

    240

    200

    8-18

    250

    210

    8-18

    40

    150

    6

    140

    210

    175

    555

    270

    280

    165

    225

    8-18

    285

    240

    8-22

    47

    200

    8

    152

    230

    208

    605

    270

    280

    320

    280

    8-18

    340

    295

    8-22

    60

    250

    10

    165

    250

    243

    680

    270

    280

    375

    335

    12-18

    395

    350

    12-22

    95

    300

    12

    178

    270

    283

    800

    380

    420

    440

    395

    12-22

    445

    400

    12-22

    124

    350

    14

    190

    290

    310

    835

    380

    420

    490

    445

    12-22

    505

    460

    16-22

    181

    400

    16

    216

    310

    340

    915

    450

    470

    540

    495

    16-22

    565

    515

    16-26

    260

    450

    18

    222

    330

    380

    960

    480

    490

    595

    550

    16-22

    615

    565

    20-26

    338

    500

    20

    229

    350

    410

    1020

    480

    490

    645

    600

    20-22

    670

    620

    20-26

    360

    600

    24

    267

    390

    470

    1225

    480

    660

    755

    705

    20-26

    780

    725

    20-30

    540

    700

    28

    292

    430

    550

    1355

    640

    660

    860

    810

    24-26

    895

    840

    24-30

    580

    800

    32

    318

    470

    640

    1470

    640

    660

    975

    920

    24-30

    1015

    950

    24-33

    845

    900

    36

    330

    510

    710

    1545

    750

    860

    1075

    1020

    24-30

    1115

    1050

    28-33

    1050

    1000

    40

    410

    550

    770

    1795

    850

    860

    1175

    1120

    28-30

    1230

    1160

    28-36

    1500

    1200

    48

    470

    630

    890

    1965

    850

    900

    1405

    1340

    32-33

    1455

    1380

    32-39

    2000
