H44H-25C鑄鋼旋啟式止回閥

H44H-16/25C鑄鋼旋啟式止回閥概述：

H44H鑄鋼旋啟式止回閥也叫旋啟式法蘭止回閥，是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

H44H-16/25C鑄鋼旋啟式止回閥結構與特點：

1、選材考究，符合國內、外相關標準，材料的全面質量高。

2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

3、產品按國家標準GB/T12235設計制造。

4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。

5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用

H44H-16/25C鑄鋼旋啟式止回閥適用范圍：

城建、化工、冶金、石油、制藥、食品、飲料、環保，選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

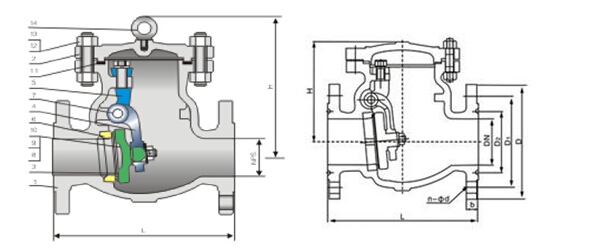

H44H-16/25C鑄鋼旋啟式止回閥結構圖：

H44H-16/25C鑄鋼旋啟式止回閥采用標準：

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

H44H-16/25C鑄鋼旋啟式止回閥性能參數：

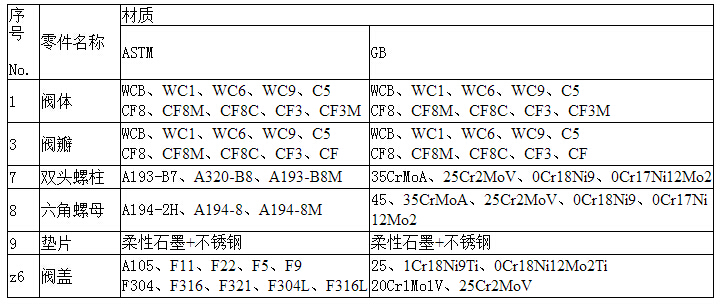

H44H-16/25C鑄鋼旋啟式止回閥主要零件材料：

H44H-16/25C鑄鋼旋啟式止回閥連接尺寸表：
