  • Q41F不銹鋼法蘭球閥

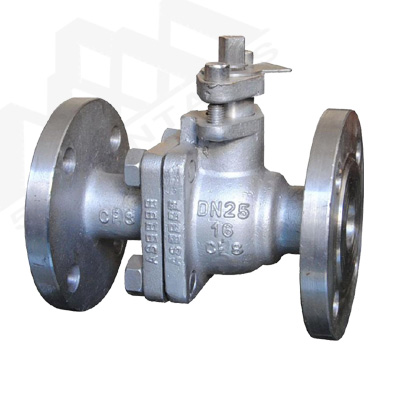

Q41F不銹鋼法蘭球閥

  • 所屬類別:球閥系列
  • 產品名稱:Q41F不銹鋼法蘭球閥
  • 產品標簽:Q41F-16P/25P不銹鋼法蘭球閥,Q41F/Q41H/Q41W鑄鋼法蘭球閥
  • 更新時間:2021/2/14 19:04:33
  • 訪問統計:
  • Q41F不銹鋼法蘭球閥概述:

    Q41F不銹鋼法蘭球閥主要用于截斷或接通介質,也可用于流體的調節與控制。與其它閥類相比,Q41F不銹鋼法蘭球閥具有如下的一些優點:

    (1)流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。

    (2)開關迅速、方便,只要閥桿轉動90°,球閥就完成了全開或全關動作,很容易實現快速啟閉。

    (3)密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造,易于保證密封,而且球閥的密封力隨著介質壓力的增加而增大。

    (4)閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動,因此閥桿的填料密封不易被破壞,而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

    (5)球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

    (6)球閥通道平整光滑,不易沉積介質,可以進行管線通球。

    主要性能規范 Capability Criterion

    設計與制造

    結構長度

    法蘭尺寸

    壓力-溫度

    試驗-檢驗

    GB122237

    GB12221

    GB9113 JB79

    GB9131

    GB/T13927 JB/T9092

    壓力試驗 Pressure Test

    公稱壓力NominalPressure

    1.6

    2.5

    4.0

    強度試驗

    Shell Test

    2.4

    3.8

    6.0

    水密封試驗

    Water Seal Test

    1.8

    2.8

    4.4

    氣密封試驗

    Air Seal Test

    0.4-0.7

    主要零件材料 Materials Of main Parts

    閥體 Body

    ZG1Cr18Ni9Ti

    CF8

    CF3

    ZG1Cr18Ni12Mo2Ti

    CF8M

    CF3M

    球體閥桿 Ball Stem

    1Cr18Ni9Ti

    304

    304L

    1Cr18Ni12Mo2Ti

    316

    316L

    閥座 Seat

    聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL

    墊片 Shim

    聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket

    閥桿座 Stem Seat

    聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite

    填料 Packing

    聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite

    填料壓蓋 Gland

    1Cr18Ni9Ti

    304

    304L

    1Cr18Ni12Mo2Ti

    316

    316L

    溫度 Temperature

    -29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)

    -29℃~300℃(對位聚笨 PPL)

    介質 Medium

    水蒸汽油品

    Water steam

    Oil goods

    硝酸類 Nitric Acid

    強氧化介質

    strongey oxidable medium

    醋酸類 Acetic Acid

    尿素類 Urea

    1.6-2.5MPa主要外型尺寸 Main outer Size

    1.6MPa

    DN

    L

    D

    D1

    D2

    b

    n-φd

    H

    D0

    凸面法蘭

    RF

    Q41F

    Q41PPL

    16C

    16P

    16R

    15

    130

    95

    65

    45

    14

    4-14

    78

    140

    20

    140

    105

    75

    55

    14

    4-14

    84

    160

    25

    150

    115

    85

    65

    14

    4-14

    95

    180

    32

    165

    135

    100

    78

    16

    4-18

    150

    250

    40

    180

    145

    110

    85

    16

    4-18

    150

    300

    50

    200

    160

    125

    100

    18

    4-18

    170

    350

    65

    220

    180

    145

    120

    20

    4-18

    195

    350

    80

    250

    195

    160

    135

    20

    8-18

    215

    400

    100

    280

    215

    180

    155

    20

    8-18

    250

    500

    125

    320

    245

    210

    185

    22

    8-18

    265

    600

    150

    360

    280

    240

    210

    24

    8-23

    270

    800

    200

    400

    335

    295

    265

    26

    12-23

    330

    1200

    2.5MPa

    15

    130

    95

    65

    45

    16

    4-14

    103

    140

    凸面法蘭

    RF

    Q41F

    Q41PPL

    25

    25P

    25R

    20

    140

    105

    75

    55

    16

    4-14

    112

    160

    25

    150

    115

    85

    65

    16

    4-14

    123

    180

    32

    165

    135

    100

    78

    18

    4-18

    150

    250

    40

    180

    145

    110

    85

    18

    4-18

    156

    300

    50

    200

    160

    125

    100

    20

    8-18

    172

    350

    65

    220

    180

    145

    120

    22

    8-18

    197

    350

    80

    250

    195

    160

    135

    22

    8-23

    222

    400

    100

    280

    230

    190

    160

    24

    8-23

    253

    500

    125

    320

    270

    220

    188

    28

    8-25

    275

    600

    150

    360

    300

    250

    218

    30

    8-25

    286

    800

    200

    400

    360

    310

    278

    34

    12-25

    340

    1200

    4.0MPa-6.4MPa主要規格尺寸 Size Main Dimensions

    4.0MPa

    DN

    L

    D

    D1

    D2

    D6

    b

    n-φd

    H

    D0

    凹凸法蘭

    MFM

    Q41F

    Q41PPL

    40

    40P

    40R

    15

    130

    95

    65

    45

    40

    16

    4-14

    103

    140

    20

    140

    105

    75

    55

    51

    16

    4-14

    112

    160

    25

    150

    115

    85

    65

    58

    16

    4-14

    123

    160

    32

    180

    135

    100

    78

    66

    18

    4-18

    150

    250

    40

    200

    145

    110

    85

    76

    18

    4-18

    156

    250

    50

    220

    160

    125

    100

    88

    20

    4-18

    172

    350

    65

    250

    180

    145

    120

    110

    22

    8-18

    197

    350

    80

    280

    195

    160

    135

    121

    22

    8-18

    222

    450

    100

    320

    230

    190

    160

    150

    24

    8-23

    253

    450

    125

    400

    270

    220

    188

    176

    28

    8-25

    275

    600

    150

    400

    300

    250

    218

    204

    30

    8-25

    286

    800

    200

    550

    375

    320

    282

    260

    38

    12-30

    340

    1200

    6.4MPa

    15

    165

    105

    75

    55

    40

    18

    4-14

    105

    140

    凹凸法蘭

    MFM

    Q41F

    Q41PPL

    64

    64P

    64R

    20

    190

    125

    90

    68

    51

    20

    4-18

    125

    160

    25

    216

    135

    100

    78

    58

    22

    4-18

    135

    250

    32

    229

    150

    110

    82

    66

    24

    4-23

    150

    350

    40

    241

    165

    125

    95

    76

    24

    4-23

    165

    350

    50

    292

    175

    135

    105

    88

    26

    4-23

    175

    450

    65

    330

    200

    160

    130

    110

    28

    8-23

    200

    450

    80

    356

    210

    170

    140

    121

    30

    8-23

    210

    600

    100

    432

    250

    200

    168

    150

    32

    8-25

    250

    700

    125

    508

    295

    240

    202

    176

    36

    8-30

    295

    1100

    150

    559

    340

    280

    240

    204

    38

    8-34

    340

    1500
