  • H14W臥式絲口止回閥

H14W臥式絲口止回閥

  • 所屬類別:止回閥系列
  • 產品名稱:H14W臥式絲口止回閥
  • 產品標簽:H14W-16P不銹鋼絲口臥式止回閥,H14W絲口止回閥不銹鋼單向閥臥式旋啟式
  • 更新時間:2021/2/12 14:09:06
  • 訪問統計:
  • H14W-16P不銹鋼絲口臥式止回閥概述:

    H14W絲扣止回閥又稱內螺紋止回閥,內螺紋止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類,啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。

    適用介質為:水、油品、蒸汽、酸性介質等。

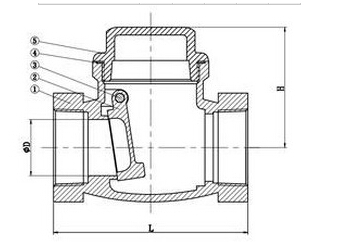

    H14W-16P不銹鋼絲口臥式止回閥結構圖:

    H14W-16P不銹鋼絲口臥式止回閥主要零件材料:

    序號

    零件名稱

    材質

    1

    閥體

    不銹鋼CF8M/CF8

    2

    閥蓋

    不銹鋼CF8M/CF8

    3

    搖桿插銷

    不銹鋼316/304

    4

    閥瓣

    不銹鋼CF8M/CF8

    5

    螺塞

    不銹鋼316/304

    6

    螺塞墊片

    聚四氟乙烯PTFE

    H14W-16P不銹鋼絲口臥式止回閥主要技術參數:

    1.公稱壓力:1.6-6.4MPa ,

    2.適用溫度范圍:-20~232℃~350℃ ,

    3.適用介質:水、油、氣及某些腐蝕性液體W.O.G。

    4.適用范圍:啤酒、飲料、 乳品、制藥、生物工程等。

    稱壓力

    (MPa)

    試驗壓力(MPa)

    適用溫度(℃)

    適用介質

    強度試驗

    密封試驗

    WCB

    Cr5Mo

    1Cr18Ni12Mo2Ti

    1Cr18Ni9Ti

    1.6

    2.4

    1.8

    ≤425

    ≤550

    ≤220

    ≤200

    水、油品、蒸汽、酸性介質

    2.5

    3.8

    2.8

    H14W-16P不銹鋼絲口臥式止回閥主要連接尺寸及重量:

    SIZE

    1/2″

    3/4″

    1″

    11/4″

    11/2″

    2″

    21/2″

    A

    15

    20

    25

    32

    40

    50

    65

    H

    42

    51

    60

    67

    75

    81

    93

    L

    65

    80

    90

    105

    120

    140

    180

    公稱通徑 DN(mm)

    ZG

    H

    L

    15

    1/2

    73

    43

    20

    3/4

    85

    48

    25

    1

    95

    55

    32

    1-1/4

    113

    73

    40

    1-1/2

    138

    86

    50

    2

    156

    98

    訂貨須知:

    一、①H14W-16P不銹鋼絲口臥式止回閥產品名稱與型號②H14W-16P不銹鋼絲口臥式止回閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定H14W-16P不銹鋼絲口臥式止回閥型號,請按H14W-16P不銹鋼絲口臥式止回閥型號直接向我們標光閥門銷售部訂購

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們標光閥門專家為您審核把關。
