  • Y43X比例式減壓閥

Y43X比例式減壓閥

  • 所屬類別:減壓閥系列
  • 產品名稱:Y43X比例式減壓閥
  • 產品標簽:Y43X固定比例式減壓閥,Y43X-10T/16T全銅比例式減壓閥,YB43X比例式減壓閥
  • 更新時間:2021/3/9 10:15:58
  • 訪問統計:
  • 比例式減壓閥概述

    比例式減壓閥,外形美觀、質量可靠,比例準確,工作平穩,既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差,改變閥后的壓力,達到減壓目的。減壓閥的減壓比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根據用戶的要求設計特殊比例的減壓閥。

    固定比例式減壓閥主要技術參數

    適用介質 水、氣體
    適用溫度 ≤90℃
    壓力誤差 ≤8%
    ****開啟壓力 2∶1 0.2MPa
    3∶1 0.3MPa
    連接形式 法蘭、內螺紋
    主要零件材料 閥體 錫青銅 不銹鋼 鑄鐵
    內件 錫青銅 不銹鋼 錫青銅或不銹鋼

    固定比例式減壓閥主要外形尺寸

    法蘭連接尺寸PN1.0MPa按GB4216.4-84標準,PN1.6MPa按GB4213.5-84標準

    公稱通徑DN(mm) A D3
    25 232 115/125
    32 246 140/150
    40 256 150/155
    50 270 165/175
    65 306 185/200
    80 320 210/230
    100 340 240/265
    125 400 275/300
    150 429 310/350
    200 358 355/400

    型號 公稱壓力 公稱通徑DN(mm) L

    YB43X-10T

    (B型)

    1.0 50 85
    65 102
    80 122
    100 140
    125 160
    150 178
    200 230

    YB43X-16T

    (B型)

    1.6 50 85
    65 102
    80 122
    100 140
    125 160
    150 178
    200 230

    公稱通徑DN(mm) 尺寸
    C L D
    15 1/2" 80 50
    20 3/4" 80 50
    25 1" 90 54
    32 1 1/4" 100 60
    40 1 1/2" 110 68
    50 2" 120 80

    產品名稱

    Y43X比例式減壓閥

    產品型號

    Y43X

    公稱通徑

    DN50-200mm

    壓力范圍

    1.6MPa

    閥體材質

    銅、鑄鋼、不銹鋼

    Y43X-10、Y43X-16 型鑄鐵比例式減壓閥:法蘭連接形式、活塞式結構形式,閥座密封面材料為橡膠,公稱壓力 PN10~PN16,閥體材料為鑄鐵的固定比例式減壓閥。

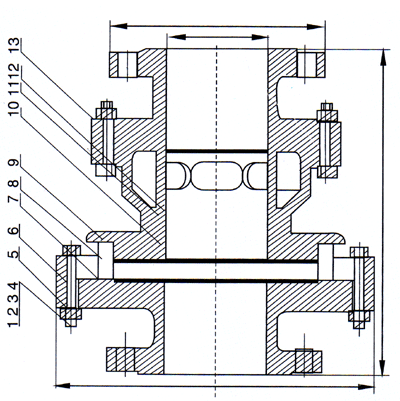

    主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況,達到減壓的目的。

    YB13X比例式減壓閥主要零部件材料:

    適用介質

    水、氣體

    適用溫度

    ≤90℃

    壓力誤差

    ≤8%

    ****開啟壓力

    2:1

    0.2MPa

    3:1

    0.3MPa

    連接形式

    法蘭、內螺紋

    主要零件材料

    閥體

    錫青銅

    不銹鋼

    鑄鐵

    內件

    錫青銅

    不銹鋼

    錫青銅或不銹鋼

    ​YB13X比例式減壓閥主要外形連接尺寸:

    (法蘭連接尺寸按JB/T 79-94)

    YB13X-10/16(B型)

    DN

    15

    20

    25

    32

    40

    50

    65

    G

    1/2"

    3/4"

    1"

    11/4"

    11/2"

    2"

    21/2"

    L

    80

    80

    90

    100

    110

    120

    140

    D

    50

    50

    54

    60

    68

    80

    104
