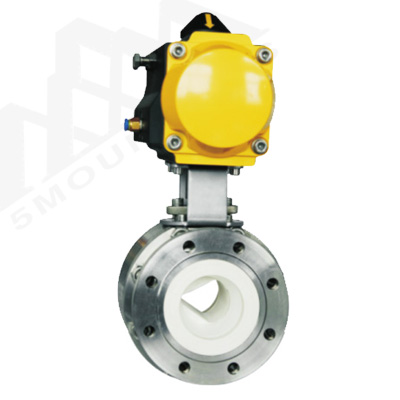

Q641TC陶瓷V型氣動調節球閥

Q641TC氣動調節V型陶瓷球閥產品概述：

Q641TC氣動調節V型陶瓷球閥具有控制精確、流阻小、流量系數大、結構簡單、密封性能好，是真正的高效率進行控制工藝工況的種閥門。 V型球閥具有等百分比流量調節（對數）特性，可以更準確、更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，節約成本。在開啟與關閉的過程中，球體的V形道與閥座間具有剪切作用，可將介質中的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性。

技術參數：

球閥公稱尺寸：DN15～DN200（0.5”～8”）

壓力等級：PN6～PN40

ANSI 150～300LB

閥體材質：碳鋼WCB、A105

不銹鋼304、316、304L、316L

球閥材質：結構陶瓷

結構長度標準：GB/T 12221—2005《金屬閥門  結構長并》

ASME B16.10—2000 《閥門面對在與端對端尺寸》

連接方式：法蘭連接

GB/T 9113.1 《平面、突面整體鋼制管法蘭》

JB/T 79.1-1994 《凸面整體鑄鋼管法蘭》

ASME B16.5-2009 《Pipe Flanges and Flanged Fittings》

JIS B2220-2004 《鋼制管法蘭》

驅動方式：手動、渦輪、氣動、電動等

試驗壓力：強度試驗1.5倍公稱壓力

密封試驗1.1倍公稱壓力

灰渣試驗1倍公稱壓力

陶瓷球閥使用溫度：-20～300℃

主要零部件材料：

應用規范：

主要外形和連接尺寸
