JQ641FM進料閥

  • 所屬類別:陶瓷閥系列
  • 產品名稱:JQ641FM進料閥
  • 產品標簽:JQ641FM鐘罩式翻板進料閥,JQ641FM氣動鐘罩式翻板進料閥
  • 更新時間:2021/2/16 22:28:27
  • 訪問統計:
  • JQ641FM進料閥

    一、JQ641FM進料閥概述:

    閘板和閘桿獨特的結構設計使得閥門關閉的過程中,閥板自旋。 這樣就實現了閥板同閥座的自吻合密封和閥板的均勻磨損,在具有研磨性物料的介質中可實現持久的密封性能。啟閉靈活,密封可靠。

    二、主要規格參數:

    陶瓷閥門國家標準:JB/T10529-2005

    設計制造標準: API6D-2008、API608-2002

    結構長度標準:GB/T 12221-2005 、ANSI B16.10

    連接法蘭標準:GB/T 9113、ANSI B16.5

    壓力溫度等級:GB/T 12224-2005、ASMEB16.34-2004

    試驗檢驗標準:GB/T 13927-2008API 598

    三、主要產品特點:

    1.該陶瓷出料閥采用結構陶瓷做密封副,耐沖刷,耐磨性好;

    2.撐開式雙閘板密封結構,啟閉過程中閘板自旋,有拋光自潔功能,閥門關閉時雙向密封,啟閉靈活;

    3.根據不同工況可設置吹掃口、自動吹掃系統,適用于干灰、渣漿、物料等介質的輸送,積灰少,無卡澀,維護簡單,使用壽命長。

    鐘罩式翻板進料閥產品簡介:

    鐘罩式翻板進料閥主要用于電力干除灰系統倉泵進料閥,也可用于礦山、冶金、造紙和化工行業的氣力輸灰系統。進料閥直接與倉泵連接并融為一體,由氣缸驅動搖臂做90°旋轉實現閥門啟閉功能。這種結構的進料閥可以滿足倉泵中氣輸干灰的惡劣條件,其氟橡膠的密封面對干灰微粒有較大的包容性,不易磨損,并可耐250℃以下的高溫,密封件可直接更換。本閥門鐘罩形的閥腔不易結灰,閥體上開出的手孔可以在線更換內部的密封零件,維修方便。

    鐘罩式翻板進料閥特點與用途:

    1、本進料閥專用于發電廠干灰系統,濃向輸送倉泵進料用閥門。工作由直行程氣缸帶動,可頻繁工作,每小時可達6-10次,氣源壓力為0.4-0.6MPa。

    2、本閥閥體材質為鑄鋼和焊接件兩種。閥板與閥座和所有密封件均采用氟橡膠,耐溫可達250o左右,本閥的所有密封件可定期更換。

    3、本閥密封性能好,耐磨性強,啟動負荷小,卡灰及積灰現象少,使用壽命長。本閥門有流體阻力小,啟閉省力,全開時受介質沖蝕小,安裝方便等特點,主要用于介質的切斷。

    鐘罩式翻板進料閥應用規范

    設計與制造 GB/T 12224
    連接端尺寸 結構長度 廠商標準
    法蘭尺寸 JB/T 79.1
    檢驗與試驗   GB/T 9092
    材料  碳鋼  GB/T 12229
    不銹鋼  GB/T 12230
    標志   GB/T 12220
    供貨 GB/T 12252

    鐘罩式翻板進料閥零件材料:

    序號 名稱 材料 序號 名稱 材料
    1 閥體  20#  7 閥瓣支座  20#
    2 封蓋  20# 8 閥瓣  20#
    3 閥桿壓蓋  Q235 9 閥瓣襯 NBR
    4 閥桿 2Cr13 10 閥座 NBR
    5 閥瓣連桿 25# 11 螺釘 B7
    6 銷軸  35# 12 氣動裝置

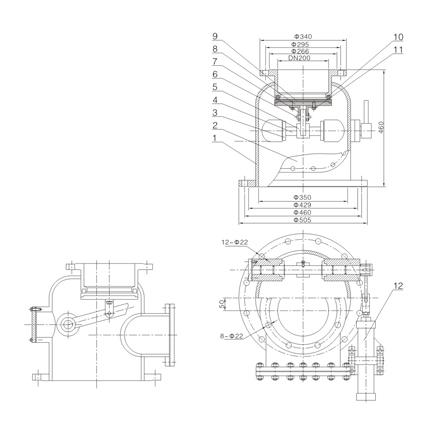

    鐘罩式翻板進料閥外形結構圖:

    鐘罩式翻板進料閥連接尺寸:

    DN D D1 D2 C H Z-d L G
    100 215 180 155  20 737  8-Φ18  360 248
    125 245 210 185 24 775 8-Φ18 600 300
    150 280 240 210 24 837 8-Φ23  650 320
    175 310 270 240 26 915 8-Φ23  650 340
    200 335 295 265 26 1007 8-Φ23 640 360
    225 365 325 295 28 1110 8-Φ23 640 370
    250 390 350  320 28  1245 8-Φ23 640  385
