  • Z644TC氣動陶瓷出料閥

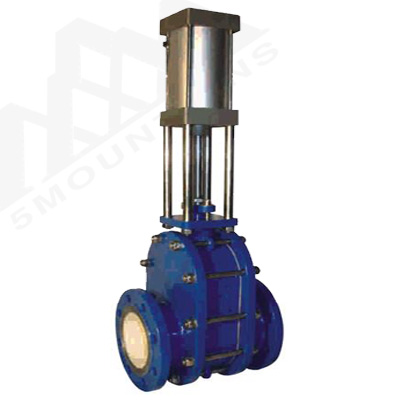

Z644TC氣動陶瓷出料閥

  • 所屬類別:陶瓷閥系列
  • 產品名稱:Z644TC氣動陶瓷出料閥
  • 產品標簽:Z644TC氣動耐磨陶瓷出料閥,氣動陶瓷出料閥,陶瓷法蘭出料閥
  • 更新時間:2021/2/16 14:56:00
  • 訪問統計:
  • Z644TC氣動陶瓷出料閥產品簡介:

    Z644TC氣動陶瓷出料閥采用結構陶瓷做密封件,耐沖刷、耐磨性好。撐開式雙閘板密封結構,閥門關閉時雙向密封;根據不同工況可設置吹掃口、灰渣漏斗,適用于干灰系統、渣漿等介質的輸送系統中;積灰少,無卡澀,維護簡單,使用壽命長。氣動執行器采用全封閉推桿式直缸驅動,性能可靠,輸出扭距大,可滿足在惡劣工況條件下工作。也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質。

    Z644TC氣動陶瓷出料閥專為氣力除灰系統設計,具有啟閉動作可靠、啟動負荷?。荒湍バ詮?qiáng)、阻力小、卡灰及結灰現象少;安裝檢修方便、使用壽命長、密封性能好等特點。獨特的設計理念在于閥門動作時閥板對閥座密封面產生自研磨,拋光作用,使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。

    Z644TC氣動陶瓷出料閥主要零部件材料:

    序號

    名稱

    材料

    序號

    名稱

    材料

    1

    閥體

    WCB

    中閥體

    WCB

    2

    閥座

    結構陶瓷

    填料

    柔性石墨

    3

    閥板

    WCB+結構陶瓷

    填料壓蓋

    WCB

    4

    閥板座

    WCB

    支柱

    25#

    5

    螺母

    25#

    10

    氣動裝置

    成品件

    Z644TC氣動陶瓷出料閥應用規范:

    設計與制造

    GB/T 12224

    連接端尺寸

    結構長度

    廠商標準

    法蘭尺寸

    JB/T 79.1

    檢驗與試驗

    GB/T 9092

    材料

    碳鋼

    GB/T 12229

    不銹鋼

    Gb/T 12230

    標志

    Gb/T 12220

    供貨

    Gb/T 12252


    Z644TC氣動陶瓷出料閥主要外形和連接尺寸:

    DN

    PN(Mpa)

    L

    D

    D1

    C

    H

    n-d

    50

    1.0

    215

    160

    125

    16

    510

    4-Φ18

    65

    220

    180

    145

    18

    580

    4-Φ18

    80

    260

    195

    160

    20

    610

    8-Φ18

    100

    260

    215

    180

    20

    670

    8-Φ18

    125

    310

    245

    210

    22

    780

    8-Φ18

    150

    310

    280

    240

    24

    850

    8-Φ23

    175

    310

    310

    270

    26

    950

    8-Φ23

    200

    310

    335

    295

    26

    1050

    8-Φ23

    250

    450

    405

    350

    30

    1190

    12-Φ25

    300

    480

    460

    400

    30

    1350

    12-Φ25
