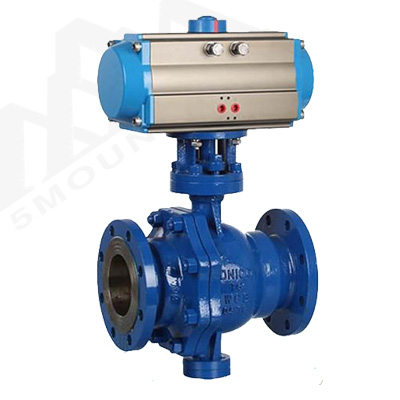

Q647FM-16C氣動固定泄灰球閥

Q647FM-16C氣動固定泄灰球閥

一、產品介紹：

該閥門是采用鑄鋼的材質制造的低壓閥門，耐磨封圈做密封面。卸灰球閥和固定球閥的結構基本上差不多，都是由上，下軸把球心固定在中心點上，在介質的壓力下，不會發生位移。密封材質選用PPL來密封，這種材質不僅耐高溫，而且耐磨性能也很好。密封圈底部設有彈簧，因此他的預緊性能非?？煽?，而且他的自動補償功能也很好。

當該閥門開關次數達到一定的時候他的密封面會產生磨損，這個時候密封圈底部的彈簧會自動補償被磨損的間隙。這就是自動補償功能。 ’球閥的區別是：只有一個密封圈，當閥門開啟的時候，介質從密封圈一端進由另一端為出口，此時在出口會產生一種噴吹的效果。

氣動卸灰球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。

二、使用限制：

溫度和壓力限制

l 銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。

l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在-290C到 2000C之間。其他類型的閥座和密封件的操作溫度，應受到KI工廠的檢核。

l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的最大工作壓力。(例如：PN4.0，表明其操作溫度在-290C～380C時的最大工作壓力為40 Bar(4.0MPa))。

l 電動或氣動執行機構的注意事項參見其相應的說明書。

三、安裝：

1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。

2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。

3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.

5)、本類閥應安裝在管道的水平方向或垂直方向。

6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

四、操作和使用：

1)、操作前須確認管路和閥已被沖洗過。

2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。

3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。

五、維修：

擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據。

注意：球閥在關閉狀態下，閥體內部依舊存在受壓流體。

維修前，解除管線壓力并使閥門處于打開位置。

維修前，斷開電源或氣源。

維修前，將執行機構與支架脫離件鎖起來，按閥門流向裝上管道，就可以正常使用。
