HC41X-16Q球墨鑄鐵消聲止回閥

HC41X-16Q球墨鑄鐵消聲止回閥產品概述：消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、消聲止回閥逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

產品特點及用途：

1、閥瓣采用“子彈頭”外形設計，閥體采用“腰鼓”外形設計，介質流向，降低流阻系數。

2、閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小、價格便宜。

3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象。

4、骨架式橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固。

5、閥瓣啟閉行程短，可以防止水錘產生。

6、適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可做為吸水底閥使用，但不適 用于污水管網。

消聲止回閥(HC41X)是一種安裝在水泵出口管道上，用于消除水錘的止回閥門。當停泵時，在正方向流量接近于零時利用彈簧輔助閥梭提前快速關閉，有效的預防水錘的發生，從而起到消除噪聲之效果。

原理結構：

1、本閥門在使用過程中，介質按圖示箭頭方向流動。

2、當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用， 使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

3、閥體及閥瓣的密封面采用不銹鋼堆焊。

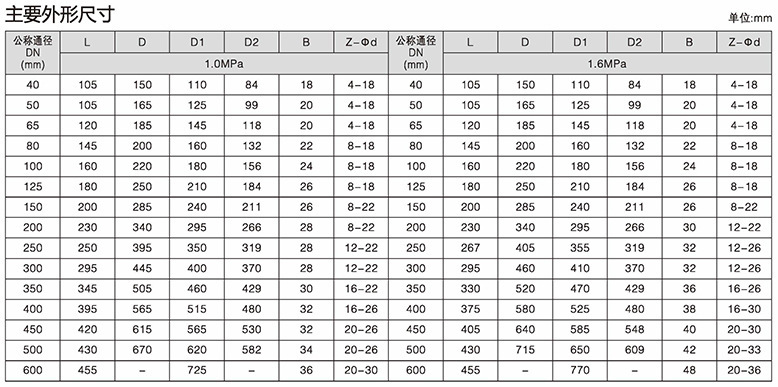

4、結構長度符合GB/T12221-2005標準，法蘭連接符合GB/T17241.6-2008標準。

消聲止回閥安裝和使用：

1,本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。

2,安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。

3,安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。

4,本閥門安裝在水平管道上，閥蓋向上。
